Kodėl pramonės šakos pereina prie antistatinių saugojimo padėklų?

Pasaulyje, kuriame elektroniniai komponentai vis labiau jautrūs elektrostatinėms iškrovoms (ESD), antistatiniai laikymo padėklai tampa itin svarbiais komponentais, apsaugančiais prietaisus juos sandėliuojant, transportuojant ir surenkant.

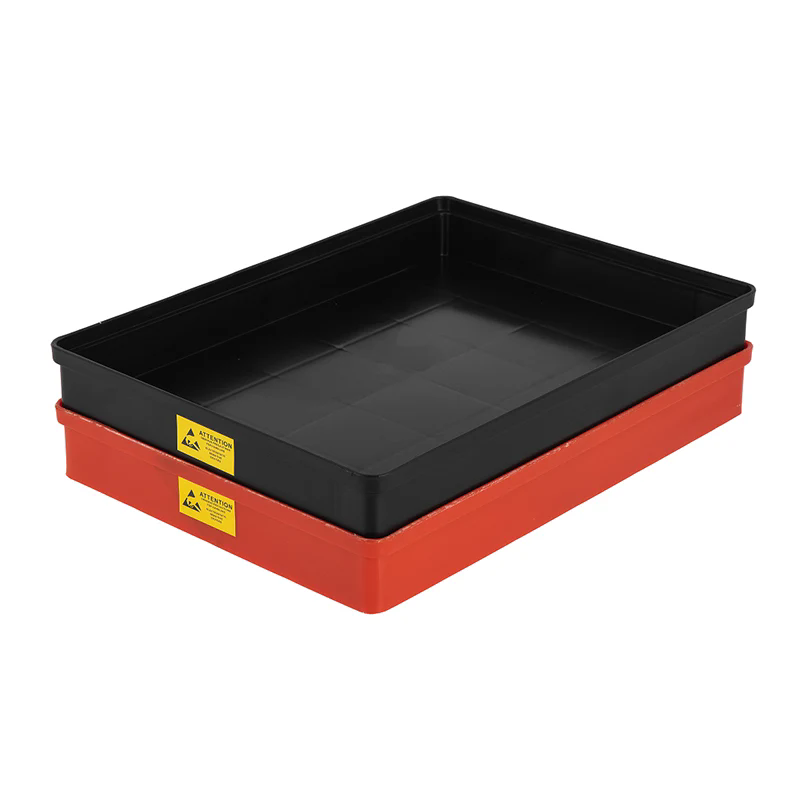

Kas yra antistatinis saugojimo dėklas?

AnAntistatinis laikymo dėklasyra konteineris arba padėklas, pagamintas iš medžiagų, turinčių kontroliuojamas elektrines savybes, kurios neleidžia kauptis arba staigiai išsikrauti elektrostatiniam krūviui. Šie padėklai plačiai naudojami elektronikos, puslaidininkių, PCB surinkimo ir tiksliosios pramonės srityse,saugoti, organizuoti, transportuoti ir saugotijautrius komponentus, tokius kaip IC, lustai, jutikliai ir kitos elektroninės dalys.

Pagrindinės funkcijos ir tipiniai parametrai

Žemiau yra supaprastinta lentelė, kurioje apibendrinami tipiški aukštos kokybės antistatinio laikymo dėklo parametrai ir dizaino ypatybės:

Šie parametrai yra našumo, saugumo ir suderinamumo pagrindas. Pagrindinė šio straipsnio tema yra ta, kad pasirinkus arba suprojektavus padėklus su tinkamu elektrinių, mechaninių ir naudojimo funkcijų balansu, iš tikrųjų pasikeičia jūsų didelės vertės elektroninių atsargų ir gamybos darbo eigos apsauga.

Šio straipsnio centras

Šiame straipsnyje apžvelgsime pagrindinius klausimus: kuo skiriasi įvairūs antistatiniai padėklai, kodėl jie yra būtini šiuolaikinėse elektronikos darbo eigose ir kaip juos pasirinkti, įdiegti ir pritaikyti ateičiai. Pabaigoje bus sprendžiami kai kurie DUK ir bus įtrauktas subtilus Xinlida sprendimo įvadas su raginimu susisiekti su mumis dėl tolesnio įsitraukimo.

Kodėl antistatiniai saugojimo padėklai yra būtini?

Kodėl elektroniniu būdu valdant reikia valdyti statinį režimą?

Elektrostatinė iškrova (ESD) gali sugadinti mikroelektroninius prietaisus net esant labai mažam energijos lygiui. Kai komponentų savybių dydis mažėja, padidėja jautrumas statinei žalai. Pagrindinės priežastys, kodėl verta rinktis antistatinius padėklus:

• Subtilios elektronikos apsauga: apsaugo nuo latentinių defektų ar greito lustų, jutiklių ar modulių gedimų.

• Išlaidų išvengimas: sumažina laužą, perdirbimą ir derliaus praradimą.

• Teisės aktų laikymasis: daugelis pramonės šakų (pvz., automobilių, aviacijos ir kosmoso pramonės) reikalauja, kad tvarkymas būtų saugus naudojant ESD.

• Veikimo tęstinumas: padeda supaprastinti automatizuotas linijas, kuriose neišvengiama žmogaus veiksmų.

• Atsekamumas ir organizavimas: palengvina atsargų valdymą, ženklinimą ir saugų krovimą.

Kodėl kai kurie padėklai yra geresni už kitus?

Ne visi antistatiniai padėklai yra vienodi. Skirtumai išryškėja tokiais aspektais kaip:

• Atsparumo kontrolė – per didelė ir įkrovos neišnyks; per žemas ir kyla trumpojo jungimo pavojus.

• Mechaninis stiprumas – apkrovos metu padėklai neturi deformuotis arba nesilenkti.

• Matmenų tikslumas – griežti leistini nuokrypiai leidžia suderinti su robotų rinkimo ir padėti įrankiu.

• Tinkamumas švarioms patalpoms – mažas dalelių išsiskyrimas ir mažas išmetamųjų dujų kiekis yra labai svarbūs kontroliuojamoje aplinkoje.

• Šiluminis ir cheminis atsparumas – būtinas, kai padėklai patenka per orkaites, valomi arba veikiami tirpiklių.

• Ergonomiškos ir modulinės savybės – patogus tvarkymas, krovimas, ženklinimas, keitimas su stelažais ir laikikliais.

Kodėl tendencija įsibėgėja?

• Komponentų miniatiūrizavimas ir didesnis tankis – mažėjant elementų dydžiams (pvz., 7 nm, 5 nm lustai), ESD tolerancijos riba susiaurėja.

• Pramonė 4.0 ir automatizavimas – automatizuotoms linijoms reikalingi dėklai, kuriuos galima robotiškai valdyti labai nuosekliai.

• Pasaulinės tiekimo grandinės poreikiai – jautrios dalys vežamos dideliais atstumais; patikima apsauga tampa būtina.

• Tvarumas ir pakartotinis naudojimas – kokybiški padėklai sumažina atliekų kiekį ir yra daugkartinio naudojimo per daugelį ciklų, todėl vienkartinių nešiklių poreikis mažėja.

Taigi tinkamas antistatinis dėklas yra ne tik talpykla; tai strateginis turtas šiuolaikinėje elektronikos gamyboje ir logistikoje.

Kaip projektuojami, parenkami ir naudojami antistatiniai laikymo padėklai?

Šiame skyriuje aprašomi antistatinių padėklų projektavimo principai, atrankos gairės, įgyvendinimo praktika ir ateities perspektyvos.

Kaip gaminami ir sukonstruoti antistatiniai padėklai?

• Medžiagų pasirinkimas ir formuluotė
  Polimerai sumaišomi su laidžiais priedais (suodžiu, laidžiais pluoštais ir kt.) kontroliuojamais procesais, kad būtų pasiektas tikslinis varžos diapazonas. Priedai sukalibruoti, kad būtų išvengta per didelio laidumo ir HV gedimo.

• Įpurškimo liejimas ir tikslūs įrankiai
  Reikalingi smulkūs nuokrypiai, ypač ertmės gyliui, sienos tiesumui ir blokavimo geometrijai.

• Paviršiaus apdorojimas ir dengimas
  Kartais naudojamos antistatinės dangos arba paviršiaus apdorojimas, siekiant pagerinti krūvio išsklaidymą nepabloginant apdailos.

• Kokybės kontrolė ir matavimas
  Paviršiaus ir tūrio varža turi būti matuojama partijomis. Patvirtinti mechaniniai leistini nuokrypiai, deformacija ir matmenų stabilumas.

• Atsekamumas ir ženklinimas
  Padėklai gali būti išgraviruoti lazeriu arba suformuoti su serijiniais kodais, brūkšniniais kodais arba QR kodais, kad būtų galima sekti atsargas.

Kaip pasirinkti tinkamą dėklą konkrečioms programoms?

Norėdami pasirinkti tinkamą antistatinį dėklą, atlikite šiuos veiksmus:

1. Nustatykite komponento geometriją ir dydį
   Suderinkite dėklo ertmės dydį, gylį, tarpą tarp dalių – per didelės ertmės gali sukelti judėjimą ir sugadinti, o per mažos ertmės gali apkrauti dalis.

2. Apibrėžkite reikalingas elektrines savybes
   Pasirinkite dėklus, kurių varžos diapazonas tinka jūsų aplinkai – paprastai 10⁴–10⁹ omų/kv.

3. Įvertinkite mechaninę apkrovą ir krovimą
   Apskaičiuokite numatomas dėklo apkrovas ir atitinkamai pasirinkite sienelės storį, briauneles ir krovimo blokus.

4. Patikrinkite suderinamumą su proceso aplinka
   Jei padėklai turi būti perpilami, valomi arba atšiauriomis sąlygomis, patikrinkite terminį ir cheminį stabilumą.

5. Užtikrinkite ergonomiškumą ir suderinamumą su srautu
   Pasirinkite dizainą, kuris tinka jūsų stelažams, darbo vietoms, konvejeriams ir automatizavimo sistemoms.

6. Įvertinkite ilgalaikį patikimumą
   Paklauskite apie ciklo trukmę, senėjimo ypatybes ir atsparumo garantiją laikui bėgant.

Kaip kasdien turėtų būti naudojami antistatiniai padėklai?

• Įžeminimas ir sujungimas
  Visada įžeminkite padėklus laidžiais keliais (pvz., laidžiais bėgiais arba riešo dirželiais).

• Tinkamas krovimas ir tvarkymas
  Sukraukite tik iki dizaino ribų. Naudokite blokatorius, kad išvengtumėte paslydimo ir žalos.

• Valymas ir priežiūra
  Naudokite ESD saugius valiklius ir servetėles be pūkelių. Venkite stiprių tirpiklių, kurie ardo polimerą arba priedų sistemas.

• Patikrinimai ir varžos patikra
  Reguliariai tikrinkite paviršiaus varžą, kad užtikrintumėte nuolatinį ESD veikimą.

• Ženklinimas ir atsekamumas
  Naudokite standartines ženklinimo sistemas, kad stebėtumėte dėklo istoriją, dalių turinį ir proceso eigą.

• Gyvavimo ciklo valdymas ir keitimas
  Kai paviršiaus varža nukrypsta nuo specifikacijų arba atsiranda mechaninė deformacija, išimkite dėklą ir pakeiskite jį.

Kaip antistatiniai saugojimo padėklai vystysis ateityje?

• Išmanieji padėklai
  Padėklai integruoti su RFID, jutikliais (temperatūros, drėgmės) arba įtaisyta elektronika būklei stebėti.

• Pažangios medžiagos
  Nauji polimeriniai kompozitai arba grafeno pagrindu pagaminti priedai, siekiant geresnio laidumo, standumo ir suderinamumo su švariomis patalpomis pusiausvyra.

• Moduliniai ir konfigūruojami dizainai
  Padėklai, galintys perkonfigūruoti ertmių išdėstymą arba susieti modulius, pasikeitus gamybos poreikiams.

• Į tvarumą orientuotos medžiagos
  Perdirbami arba biologiškai skaidūs ESD saugūs polimerai, mažinantys poveikį aplinkai.

• Patobulinta integracija su automatizuotomis sistemomis
  Optimizuota geometrija ir funkcijos, pritaikytos robotų valdymui, regėjimo sistemoms ir suderinamumui su AGV.

Šios evoliucijos atspindi siekį kurti pažangesnius, lankstesnius ir tvaresnius ESD saugaus saugojimo sprendimus.

Dažni klausimai ir paskutinės mintys

DUK (dažniausiai užduodami klausimai)

1 klausimas: kuo skiriasi „antistatiniai“, „statinę energiją išsklaidantys“ ir „laidūs“ padėklai?
A1: „Antistatic“ dažnai naudojamas laisvai. Laidžių padėklų savitoji varža yra labai maža (pvz., <10⁵ Ω/kv.) ir leidžia greičiau tekėti įkrovimui, todėl gali kilti trumpojo jungimo pavojus, jei jie yra per laidūs. Statinį išsklaidymo padėklai patenka į vidutinės varžos diapazoną (10⁵–10⁹ Ω/kv.), o tai subalansuoja saugų įkrovos išsklaidymą be staigaus iškrovimo. Tinkamas dėklas turi būti sklaidos diapazone, kad krūviai būtų neutralizuoti lėtai ir nuspėjamai.

2 klausimas: kaip dažnai reikia tikrinti antistatinių padėklų paviršiaus varžą atliekant kasdienes operacijas?
A2: Tai priklauso nuo naudojimo intensyvumo, bet gera rekomendacija yra kas savaitę didelės apimties gamybai arba kas mėnesį, kai yra mažesnės apimties nustatymai. Jei padėklai naudojami pakartotinai, veikiami atšiaurioje aplinkoje arba yra nusidėvėjimo požymių, gali reikėti dažniau tikrinti. Tvarkykite varžos įrašus laikui bėgant, kad nustatytumėte senėjimo tendencijas.

Aukštos kokybės antistatiniai saugojimo padėklai yra daugiau nei pasyvūs laikikliai – jie yra labai svarbūs šiuolaikinės elektronikos darbo eigos turtai, užtikrinantys apsaugą, atsekamumą ir patikimumą vis sudėtingesnėmis sąlygomis. Renkantis arba projektuojant tokius padėklus, būtina atkreipti dėmesį į medžiagos sudėtį, elektrines charakteristikas, mechaninę konstrukciją ir ilgalaikį stabilumą. Į ateitį žiūrinčiose gamyklose tokios tendencijos kaip sumani integracija, tvarios medžiagos ir prisitaikanti architektūra sukurs naujos kartos padėklų sprendimus.

Xinlidasiūlo platų antistatinių laikymo padėklų liniją, suprojektuotą griežtai kontroliuojant varžą, patvarią mechaninę struktūrą ir modulinį dizainą, pritaikytą automatizuotoms sistemoms. Nesvarbu, ar reikia pritaikymo, ar standartinių modelių, „Xinlida“ gali pritaikyti sprendimą. Jei turite klausimų apie specifikacijas, pavyzdžius ar integraciją,susisiekite su mumisir mūsų ekspertai nedelsdami atsakys, kad palaikytų ESD saugaus saugojimo poreikius.
